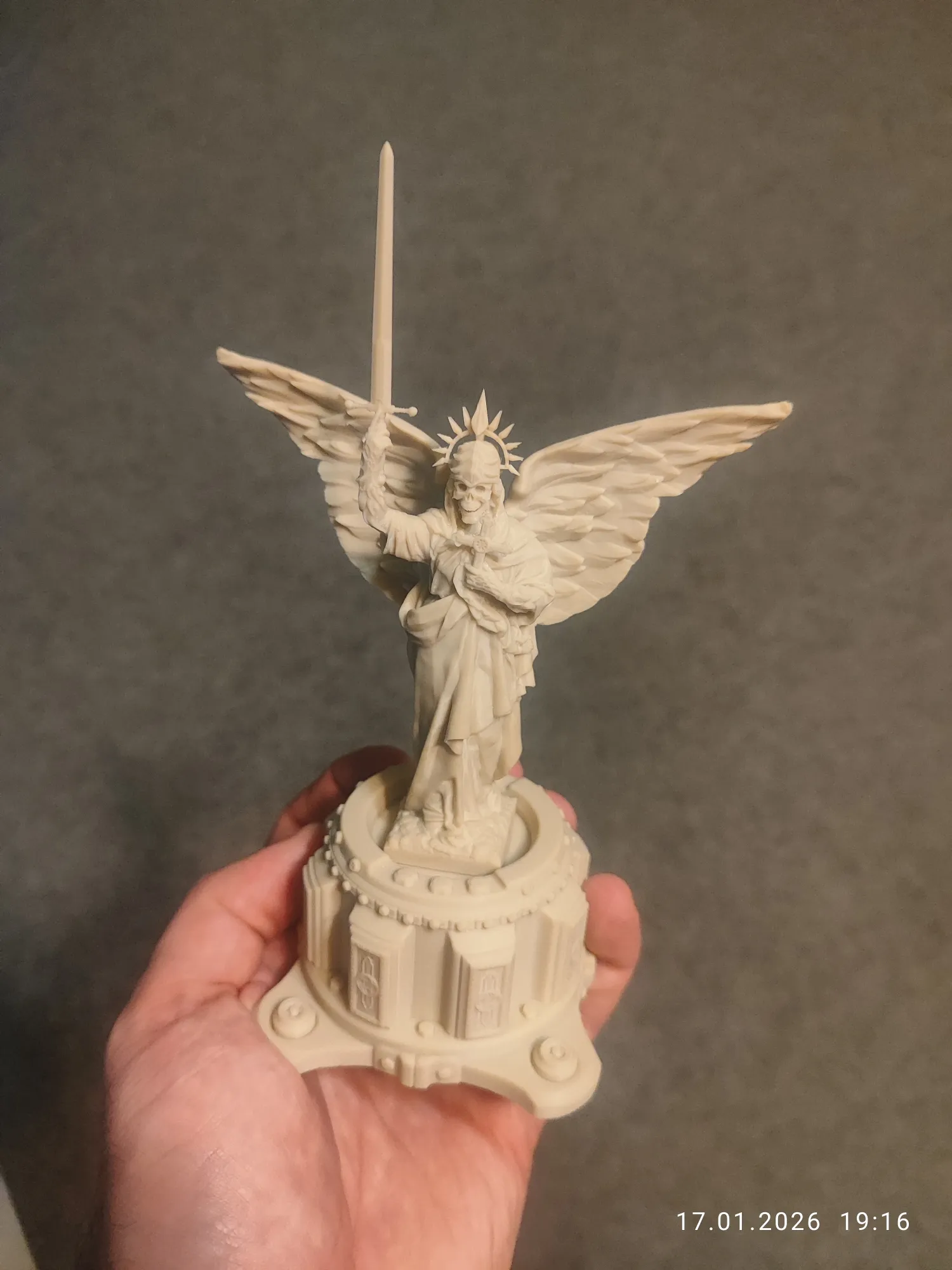

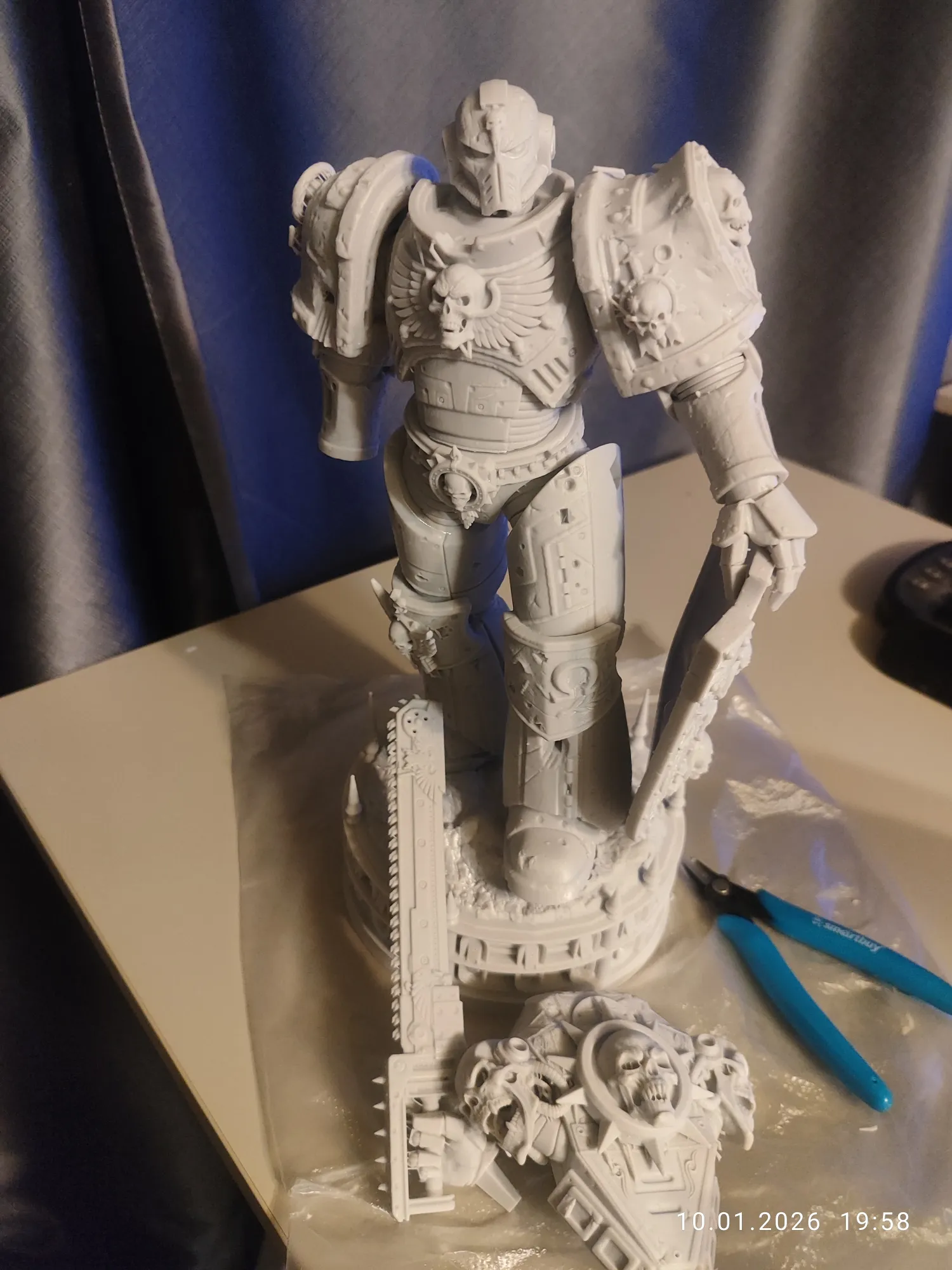

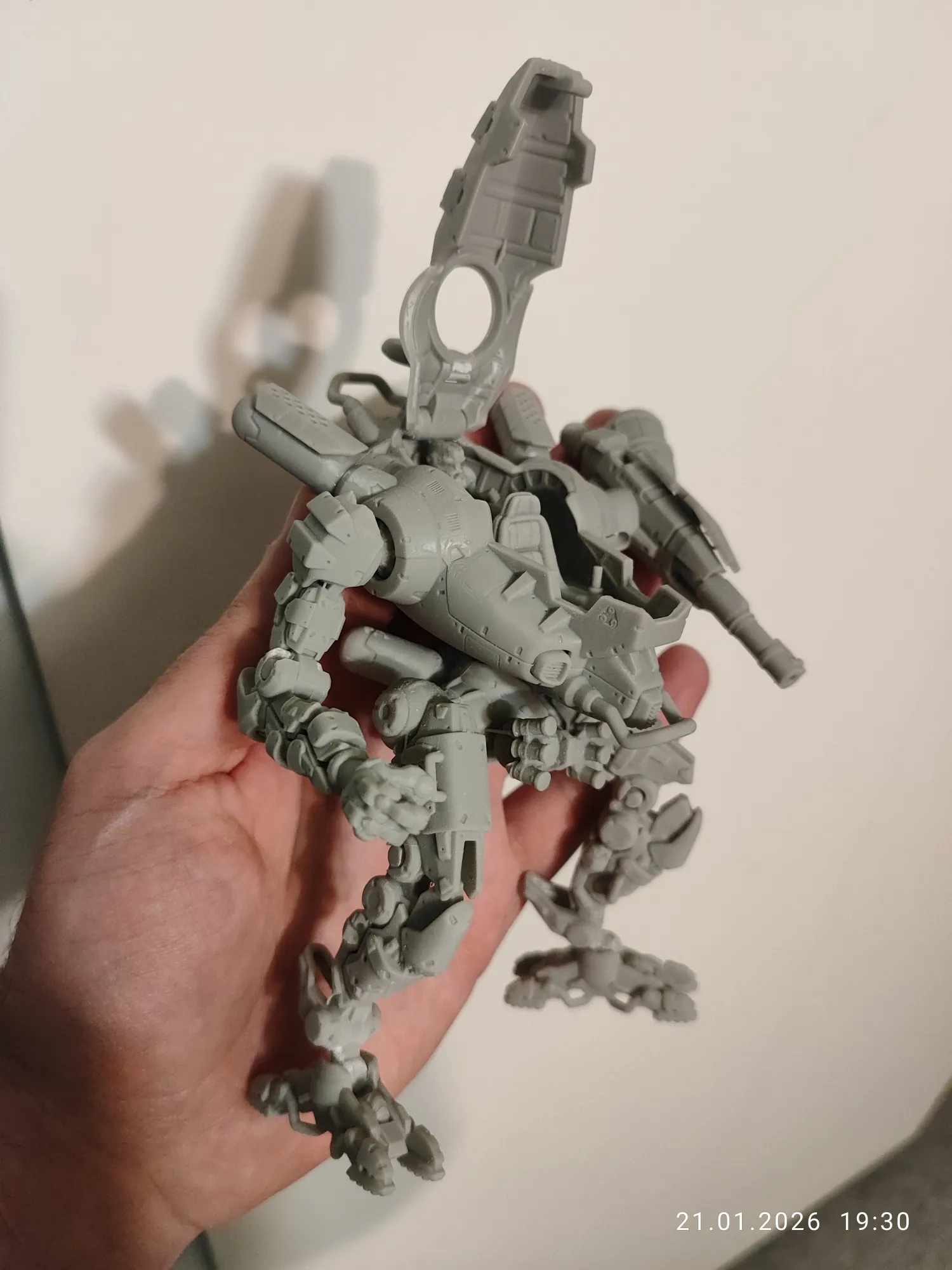

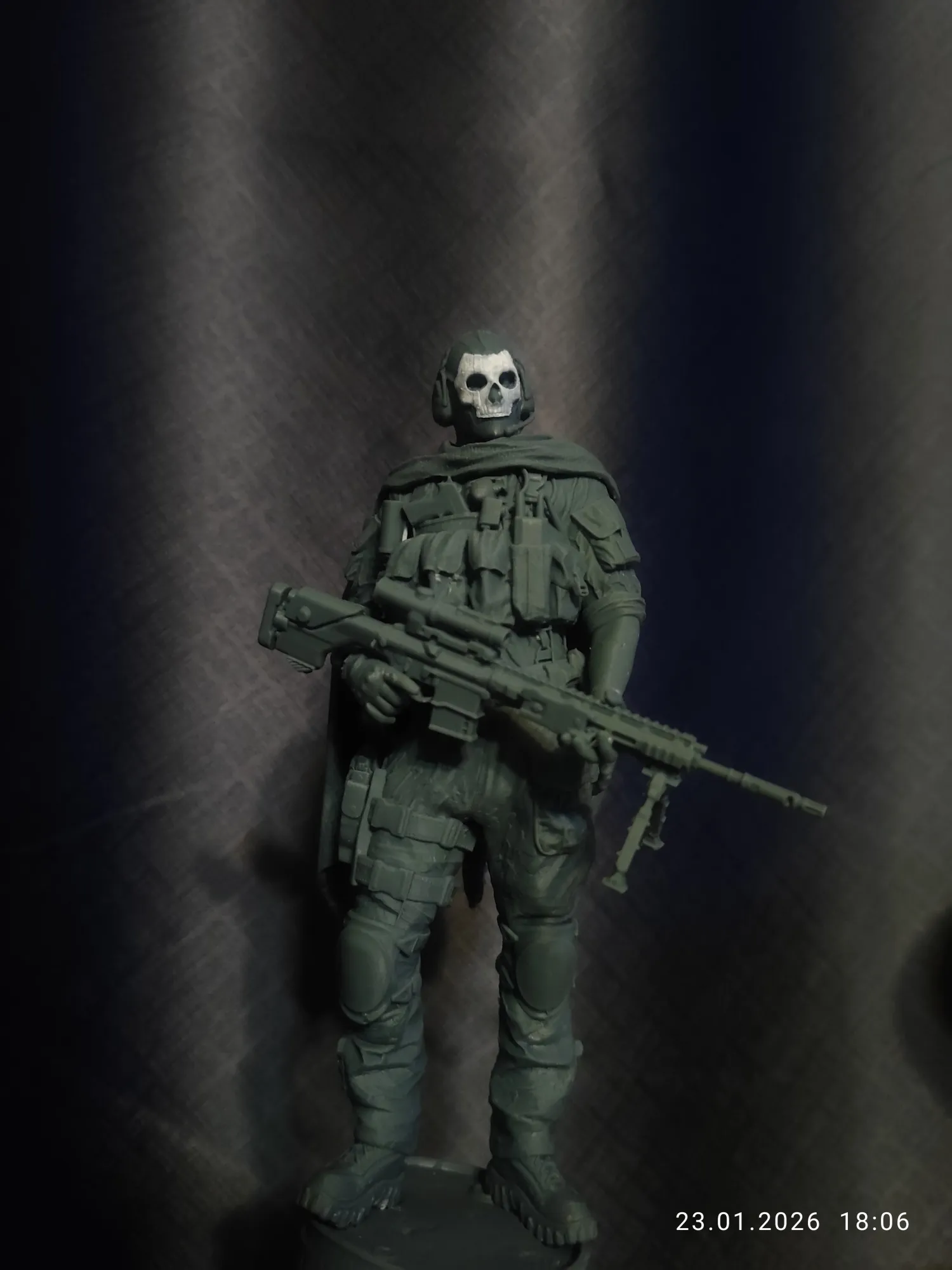

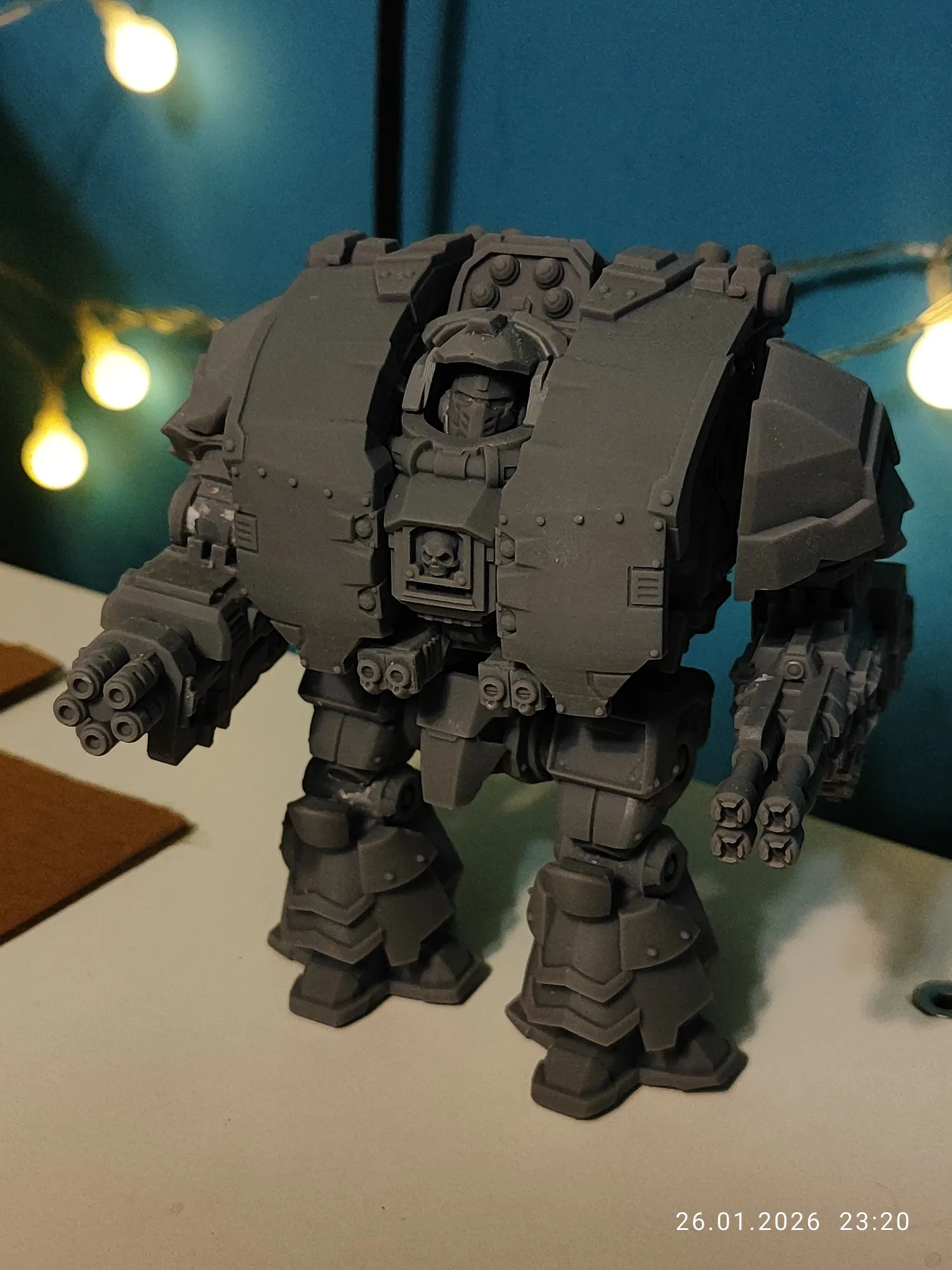

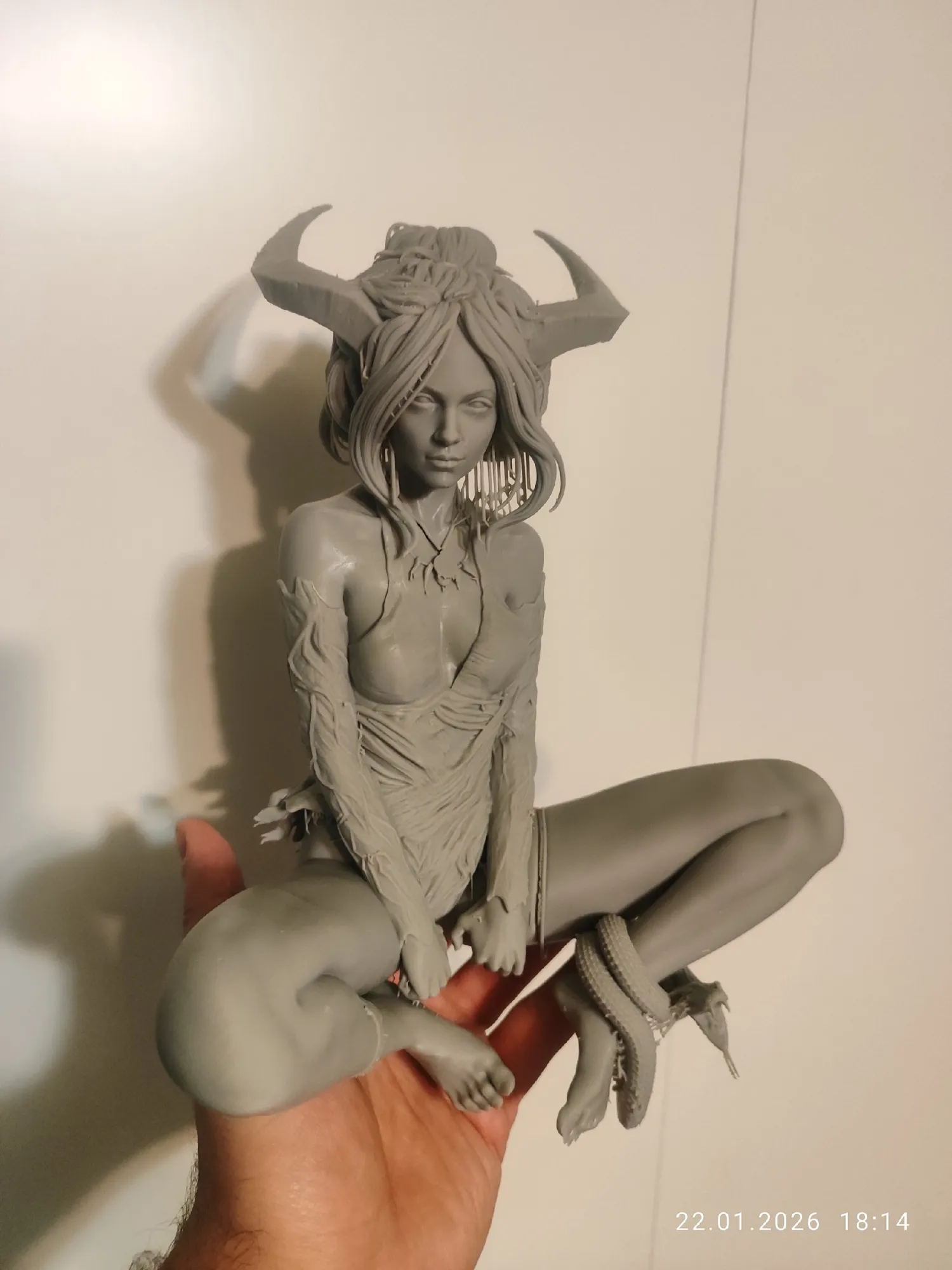

~2 месяца назад обзавëлся принтером, печатаю всякую херню для захламнения квартиры.) От совсем микрочеликов 20мм высотой, до полуметрового космодеса. Немного примеров ниже.
Накупил всяких околоинженерных смол, буду ещё штуковины с повышенными механическими харатеристиками печатать.
Итак, продолжаем крафтить броню
И, как я обещал, этот пост о крафте брони будет не про крафт брони, а про обвес.
Так как концепция немного изменилась, то плазмаган из Warhammer 40k в качестве штатного вооружения больше не катит, а значит надо делать что то в рамках вселенной ЗВ. Светопалки aka световые мечи не круто, поэтому пока ограничимся стандартным мандалорским Бластерным пистолетом WESTAR-35 и термальными детонаторами.
Но опять же, тупо взять модели из сети не наш метод! А говоря о термальниках - та же фигня что и с вархаммеровсим плазмаганом - зачем что то красить под стекло, если можно изначально под него сделать?
И этот пост еще частично о нюансах изготовления чего либо, поэтому будет много пояснительного текста и самое рукоделие скорее во второй чати про термальный детонатор
Итак, погнали!
I. WESTAR-35
Вообще в сети есть 2 основных варианта, один прям сериальный и стилизованный под него
Но опять же, тупо взять модели из сети не наш метод! а говоря о термальниках - та же фигня что и с вархаммеровсим плазмаганом - зачем что то красить под стекло, если можно изначально под него сделать?
И этот пост еще частично о нюансах изготовления чего либо, поэтому будет много пояснительного текста и самое рукоделие скорее во второй чати про термальный детонатор
Но так как изначально он присутствовал только в мультсериале "Войны Клонов", где он был малодетализирован, то обе модели типа как бы он, хотя первый все таки прям канон, тк показан в сериале.
Я сделал оба) Конечно, хотелось сразу сделать все прям подвижное, разборное и под литье из смолы, но это слишком много расхода материала (одного фотополимера в процессе итак ушел килограмм со всеми переделками), поэтому остановился пока на частично подвижной печатной модели, укрепляемой смолой.
Теперь печатаем
Так как первая модель делалась под литье, то деталей, естественно, несколько больше, чем могло бы быть. серебристый (ниже уже черный) - бесплатная модель, распечатанная для сравнения и танцев со штангенциркулем для снятия мерок. Естественно, принтер печатает не сразу в идеальном качестве и детали еще надо обработать, для чего покрываем все слоем колера для выявления дефектов печати
Ну... что то типа так... Мелковатый. вроде на картинке смотрится круто, но на деле что то не то. поэтому он отправляется в долгий ящик. по настоящему ящик! к прочим прототипам, которые, в отличии от этого, скорее всего будут не дорабатываться однажды а отданы в дорбрые руки тому, кому лень делать самому с нуля, но не лень довести до ума то что есть.
Беремся за модель под кодом С2. так как у меня логичная, но иногда странная система нумерации, то поясню, что первой былп совсем кривая модель А, в которой к моменту печати Компас-3D умудрился на пустом месте нафигачить ошибок с топологией в таком количестве, что оказалась непригодной к печати кроме как целиком, модель B, которая будет однажды доработана
И вот собственно модели С. Но что могло бы пойти не так? а хрен его знает, модель С была хороша, но немного узковатой, а теперь уже модель С1.5, внезапно, будучи нарезана из одной модели, не то чтобы подходила всеми частями друг к другу... да и мысль о литье уже стала покидать мою светлую голову.... С плазмаганом такого небыло.... так как все модели пустотелые (с целью экономии фотополимера), то внутрь в 4 захода для каждой грани заливается эпоксидка - добавляет прочность, а также дает вес - но это уже опциональное - многие любят, когда обвес макисмально легкий, я же наоборот, не люблю "пушинки" и считаю, что вес добавляет натуральности общему виду.
"Тяжесть — это хорошо. Тяжесть — это надежно. Даже если не выстрелит, таким всегда можно дать по голове." Борис Бритва
Но хрен с ним, собираем, понимаем, что вот теперь нормгрунтуем. Внезапно выясняем, что у нас есть кисть для драйбраша и тестируем сухую краску на рукояти. чисто ради интереса. курок у нас на пружине, вставляется уже потом
Почти идеально! Теперь надо все покрыть лаком, докрасив ряд элементов
Готово. с парой нюансов - лак таки попортил эмаль и товарный вид... ну что ж теперь. пока останется как есть, так как позже будем делать второй точно такой же, ведь под мою броню их нужно два. ну и серебристая краска легла так себе...
будем экспериментировать с другим лаком. Но как бы то ни было - теперь у меня есть уже готовая модель и можно начинать делать пояс с кобурой под бластеры.
II. Термальный детонатор.
Конкретно это мандалорская модификация, так как в основной трилогии он был шарообразный. Тут все как я люблю - три стадии - моделирование, печать, снятие молдов, литье.
Моделируем. С размерами... произвольно, тк тут все делают кто во что горазд. впоследствии я уже подумал, что надо бы процентов на 10 побольше, но пофиг, тут все слишком отработано, чтобы из-за такой мелочи переделывать.
Отпечатываем детали. так как это будет литьем, то дополнительно нужны бортики и сделанная под них основа, на которой будет держаться деталь
Модель А, уже отработанная, и перспективная модель В, если быть точным - все таки монолитный корпус добавляет сложностей при отливке, поэтому в перспективе он будет сборный. так как термальник это вообюще расходник, который будет "пропадать" со стенда и теряться с костюма, то я хочу сделать максимально быструю незамороченную систему "восполнения безапаса" в стиле развел смолу, залил и забыл. но пока есть как есть.
Делаем молды
И, наконец, мы можем заняться тем, ради чего все и затевалось - ЛИТЬЕМ!
заливаем молды смолой. так как изначально это печаталось, то мы можем посмотреть объем затраченного на каждый элемент фотополимера и не париться с тем, сколько эпоксидки нам потом понадобится. поэтому разводим несколько банок смолы сразу с нужными пигментами и заливаем в молды
Тут у меня весь процесс сразу - смола, молды с уже залитой смолой и конечный результат. Плюс еще отдельно держатель для термальника, который будет крепить его к поясу.
И вот так у нас получается по итогу. все таки отлитая линза смотрится куда красивее, чем покрашенная. Верхний правый самый первый экспериментальный, когда еще хотел линзу залюминофорить, но получилось так себе. Можно, конечно, внутрь и светодиодик запихнуть, благо сама модель спокойно модифицируется при сборке, но как по мне это уже лишняя заморочка, которую если и буду реализовывать, то когда нибудь потом и скорее по приколу.
Сама система не то чтобы прям предмерт собственной гордости за выдумку, но все максимально просто - к держателю на саклепки крепится стропа, создавая петлю для крепления к ремню (ну или любой другой крепеж), оба же элемента оснащены магнитом для надежности крепления друг к другу, плюс к тому же материал основы термальника ферромагнитный (тонер, обычнйы отработанный тонер из принтера, замешанный в смолу, не выкидывать же) и примагничивается даже без магнита внутри
III. Обновление
Собственно при заливке термальников не обходится без дефекта ввиду отсутствия вакуумной камеры, но ничего неисправимого после, хотя иногда и внешний вид немножечко страдает. Но попытка сделать более удобную в заливке сборную модель корпуса оказалась еще менее удачной, поэтому пришлось вернуться к изначальной с минимальным изменением в месте заливки смолы.
Но основне изменение коснулось бластера - если первые модели были монолитные и была мысль однажды таки заморочиться с более натуральной, то уже потом, когда в морозильнике скопилась куча излишков разведенной смолы, я решил таки сделать полностью по уму (спойлер - идея требует существенной доработки и результат литья меня не устроил).
Поэтому пришлось ремоделировать, а также чуть подправить пару моментов, которые мне не понравились во время покраса монолитного - добавил немного толщины, чуть доработал геометрю
В отличии от платной модели пустое пространство занято энергоячейкой (а тут задел на дополнительную функциональность ввиде подсветки и озвучивания выстрела) - в разобранном виде все равно показывали только в Асоке и в целом ничего про внутреннее устройство не объяснялось - а так вроде как и место не пустует, и такие же батарейки на поясе будут иметь смысл - их можно вытаскивать и заменять, а в случае добавления эффектов - туда отлично поместится аккумулятор
Несмотря на то, что идея с литьем копий данной модели на данный момент себя не оправдала, печатный вариант получаился вот прям как надо! в будущем разве что какие то мелкие детальки будут меняться, но в целом модель финальная и лучше - только настоящий.
Ну и на данный момент пока все)
Далее будем наводить красоту на наручах и бластерах, ну и будем делать остальные элементы брони. Ну уж к лету, думаю, управлюсь)
Создавайте, творите и не бойтесь закосячить - не получится сразу - получится потом!
И с прошедшим Днем Звездных Войн!
Итак, приступим.
Так как теперь я делаю броню в рамках Mandalorian Mercs Costume Club, то это накладывает ряд дополнительных требований, которым броня должна соответствовать. Ведь если что то делать, то делать хорошо, так ведь?
Что у нас (было) готово на данный момент.
— Шлем на 99% (еще не решил, будет ли все таки третий пост по нему, тк по факту то все готово и на пост там особо ничего нет. разве что внутри сделать все красиво, но посмотрим)
— Передние пластины нагрудника. Готовы на 95%, осталось только еще разок шлифануть, заново покрасить и сделать крепеж к жилету
— Наплечники. 99%, также крепежи к жилету
— Наручи. 90%... Вот в основном о них сегодняшний пост и будет
Так как главная проблема сейчас это отсутствие жилета, который делать сам я никак не решусь, а с коллегой, которая обещала помочь, мы чет все никак не пересечемся по данному вопросу, то пока займемся тем, для чего жилет не нужен.
Итак, Ком'рк, наручи
Можно было пойти самым простым путем и напечатать уже готовые, но так не интересно, поэтому я один (технически два, но один и тот же, правый) распечатал, чтобы примерно иметь понятие, что должно получиться и "снять форму" для своего
первая попытка сделать заготовку оказалась неудачной. Вооружившись гипсовыми бинтами (которыми в районном травмпункте накладывают тот самый гипс) я решил снять внутреннюю форму
И вроде бы, что не так с ней? да вроде ничего, но мне показалось неудобным для работы.
Но есть альтернативный вариант. Берем обычный скотч, обклеиваем им наруч и уже упомянутой методой обклеиваем наруч внутри стеклотканью, пропитанной эпоксидкой в 3 слоя (то что внутреннее пространство стало меньше на несколько миллиметров некритично, так как этот наруч явно делался на кого то покрупнее меня), а затем еще несколько слоев сверху, затем просто покрываем еще парой слоев смолы без стеклоткани - таким образом мы получаем 4 заготовки для уже своих наручей, из которых можно сделать все, что захотим.
А фоточек то процесса не сохранилось... Жаль, но не страшно, тк далее идет самое интересное и муторное - копировать уже готовое не наш метод, поэтому опять прибегаем к 3D-редактору и взяв мерки оригинальных наручей моделим накладки на наруч. Так как с фантазией у меня так себе, то получилось то что получилось.
Вообще итоговый результат получился неплохим и, что главное, оригинальным - точно таких же точно ни у кого нет) Теперь переходим к печати. Так как у меня фотополимерник, то печатаю по частям и склеиваем.
Важный момент, что один из них оснащен выкидным ножом, с которым есть несколько нюансов - да, изначально накладка делалась с учетом, что он реально будет выкидным, но есть такая вещь, как техника безопасности. Так как подразумевается, что броня будет использоваться на разных мероприятиях, то всякие пружинные механизмы не есть хорошо. Да, можно сделать ультрабезопасный механизм, но честно - лень, да и опять же - ТБ. /а в процессе еще выяснилось, что под это дело пришлось бы чуть пропиливать внутренность самого наруча/
Так что нож будет вставной магнитный. чисто чтоб пофоткаться. Когда нибудь. наврное будет... Но продолжим.
Теперь самое мутороное - приделать напечатанное к сделанному - тк вопросом совместимости (кроме чисто габаритных) я на обоих этапах не задавался, да и это была бы пустая трата времени. Поэтому начинаем портить распечатку стачиванием боков под размер наруча сажаем сперва все на суперклей, чтоб потом, конечно же, заэпоксидить щели
ну как то так. Затем все обтачиваем, замазываем щели, естественно, эпокидкой, но двухкомпонентной из шприцев, еще обтачиваем, затем грунтуем, но пока чтоб посмотреть, что получилось. И сразу задаемся главным вопросом - как все это будет совмещаться друг с другом и с рукой. НА тематических форумах обычно используют готовые петли, но, на мой взгляд, это ненадежно, а вот монолитная конструкция - это тема. Поэтому снова моделируем, но уже петли. затем делаем молд и отливаем петли из смолы в нужном количестве. Также моделим детали, которые будут скреплять наруч с обратной стороны.
изначально подразумевалось, что будет защелка, но пазы получились достаточно плотные, так что при посадке наруча на комбинезон с использованием подкладки необходимость в защелке отпадает.
И готово! почти. осталось только сделать подкладку и навести красоту, но это уже потом. А для наглядности - этапы моделирования накладок и прочих частей для наруча в одной картинке. Деталей получается хренова туча.
И сами наручи до наведения на них красоты
И после
И собственно результат к этому моменту (да, наручи с наплечниками на общей фотке еще не доработаны). Спина единственный элемент, который делал не сам, а у знакомого уже под свои размеры - тратить месяц на литье из смолы под размеры которые даже измерит сам не могу - ну такое себе. ну и также готов жилет, на который половина всего будет крепиться и частично готов пояс, но о нем наверное в следующем посте
Ну и на данный момент пока все)
Не знаю, может следующий пост будет финальным о том, как все собиралось воедино, плюс дополнение о дополнительных необязательных элементах типа джетпака и плаща, а может все таки растянется на 2 части.
Продолжение проследует... однажды
Создавайте, творите и не бойтесь закосячить - не получится сразу - получится потом!
