Значки своими руками
Пины, монеты, кулоны. Электрохимическое травление. Обратный электролиз

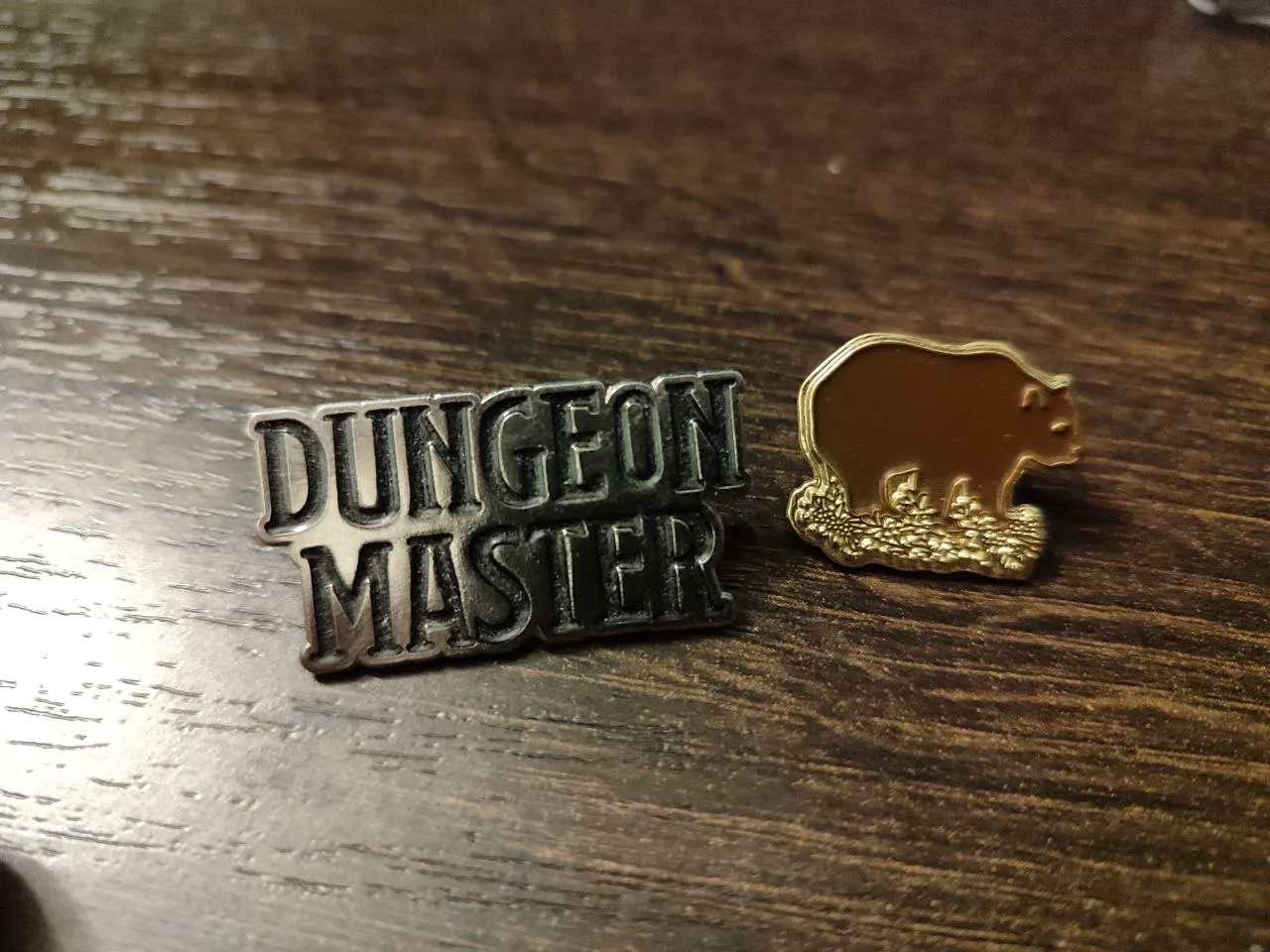

Не далее как сегодня @Yarilo23 выкладывал пост про потенциальное пополнение своей коллекции пинов и я на секунду задумался, а не делает ли он их сам. На что мне было отвечено: «Нет». Там сообщение чуть длиннее, но суть в том, что, дескать, процесс сложноват. И решил развеять этот миф, так как процесс создания подобных штук был мной изобретён (правда, потом я узнал, что так все делают и я нифига не уникальный, но придумал правда сам) ещё году этак в 2009-м.
Просто как три рубля: берём металлическую заготовку. Я возьму медный круглят диаметром 25 миллиметров.
Это заготовка для монет, так что сделаем что-то типа монеты)
Херачим макет очень сильно на скорую руку
Понимаем, что пустовато и добавляем немного адсковости
Вспоминаем инфернальную сову и боремся с желанием добавить лисе третий глаз...
Отзеркаливаем, печатаем на термотрансферной бумаге. Её можно купить на любом алиэкспрессе...
С помощью утюга, куска бумаги и такой-то матери переносим изображение
Получается что не по центру, ну да ладно
Следующий этап: приготовления химической жижи. Можно взять: хлористого железа мешок; лимонной кислоты с перекисью; медного купороса с солью.
Первые два работают сами по себе, без участия электричества, последний с ним.
Сегодня хочу именно про него. Нам понадобится любой блок питания. Вообще любой. Можно батарейку крону даже взять...
Главное, чтоб было хоть сколько-нибудь тока во всём этом.
Плюсовой контакт на нашу монетку, минусовой на кусок ватки, которым мы будем возюкать по монетке, предварительно смочив его в электролите.
Чем слабее блок питания, тем дольше процесс.
Где-то на этом этапе, @Salivel напомнила мне про конкурс новогоднего рукодела... Но Лиса уже без новогодней шапочки, так что... Не в этот раз, как грицца.
Травление у меня заняло около получаса. Вытравил порядка 0.1-0.2 мм. Чтоб ускорить процесс, надо более мощный источник питания (у меня 12 вольт 4 ампер) и электролит у меня только из соли, без купороса.
Но вот результат
Теперь надо придать картинке контраста и припаять, собственно, пин.
Пин припаял на обычный припой вот такой вот горелкой, купленной по совету @jewellerpotato
А для контрастности нам нужно патинирование. Придётся съездить в аптеку
Намазываем тонким слоем черной мази
Даём полежать пару минут, потом для верности прогреваем горелкой и вытираем. Получается вот это
Теперь полировка, чтоб вернуть видимость рельефа и вуоля
толщина металла 1мм или 0,8? кстати, пробую еще один вариант горелки, мне знакомый с МЭЮЗа подсказал. отчитаюсь
толщина металла 1мм или 0,8? кстати, пробую еще один вариант горелки, мне знакомый с МЭЮЗа подсказал. отчитаюсь
Толщина у этих заготовок 1.9мм. Таким методом можно выбрать без потери качества до 0.5мм, потом тонкие линии уже будут съедаться
Толщина у этих заготовок 1.9мм. Таким методом можно выбрать без потери качества до 0.5мм, потом тонкие линии уже будут съедаться
ого)
Можно обычным чб лазерным принтером печатать, тоже переводится, но возня немного.
Можно обычным чб лазерным принтером печатать, тоже переводится, но возня немного.
Так я им и перевожу. Просто не на обычной или глянцевая фото или журнальной бумаге, а специальной, к которой тонер почти не пристаёт. С неё легче всего переносить. Лучше только фоторезистом, но это уже чуть иной уровень упоротости
Так я им и перевожу. Просто не на обычной или глянцевая фото или журнальной бумаге, а специальной, к которой тонер почти не пристаёт. С неё легче всего переносить. Лучше только фоторезистом, но это уж...
Термо это которая для кепок футболок? Я до нее не додумался :) обычной писчей переводил, с прогревом и водичкой потом. Вот блин, буду иметь в виду 👍
Термо это которая для кепок футболок? Я до нее не додумался :) обычной писчей переводил, с прогревом и водичкой потом. Вот блин, буду иметь в виду 👍
Есть термотрансферная для цветных принтеров, она да, для переноса на одежду. А эту продают китайцы как специальную для ЛУТ. Вообще выглядит как подложка от самоклейки) Но реально работает хорошо
Есть термотрансферная для цветных принтеров, она да, для переноса на одежду. А эту продают китайцы как специальную для ЛУТ. Вообще выглядит как подложка от самоклейки) Но реально работает хорошо
Век живи - век учись ))) спасибо за наводку!
Век живи - век учись ))) спасибо за наводку!
Есть термотрансферная для цветных принтеров, она да, для переноса на одежду. А эту продают китайцы как специальную для ЛУТ. Вообще выглядит как подложка от самоклейки) Но реально работает хорошо
А это в принципе почти она и есть. Занимался в свое время травлением плат, технология почти такая же. Берем подложку от самоклейки (можно использовать от пленки а4, полезное что-то печатаем, а подложку оставояем для экспериментов).
Печатаем на лазерном принтере на подложке от самоклейки, все настройки на принтере, что есть выверчиваем на максимум тонера, если есть желание меняем все сплошные линии на плотные штриховки, чтобы тонера насыпалось еще больше.
Переносим тонер на плату/монету через ламинатор с горячими валами и кидаем в раствор хлорного железа. В первый раз при растворении хлорное желкзо выделяет много тепла и процесс идет быстро, в последующие раствор желательно подогревать и заготовку подергивать/трясти немного.
В идеале процесс травления идет не больше минуты и срок травления влияет на результаи крайне сильно. Чем быстрее, тем лучше.
А это в принципе почти она и есть. Занимался в свое время травлением плат, технология почти такая же. Берем подложку от самоклейки (можно использовать от пленки а4, полезное что-то печатаем, а подложк...
Мне с хлорным железом не понравилось работать. Оно эффективное, конечно, но грязное. Хранить его хреново. В общем, не оценил. Мне больше понравился вариант перекиси с лимонной кислотой. Чуть медленнее работает, но зато минусы хлорного железа, в том числе выделение хлора при реакции травления, отсутствуют.
А электролиз - как один из вариантов. Если взять зарядное для аккумов автомобильных, то травление тоже займёт не больше 5-и 6-и минут с протравливанием до полумиллиметра. Ну и вариант травления именно руками, я я тут делал, мне нравится больше, так как процесс максимально подконтролен. Всегда можно остановиться, что-то подправить. Ну или просто посмотреть и понять, что уже хватит.
Но это скорее для художественного травления. Для плат, конечно, это нафиг не надо.
Так я им и перевожу. Просто не на обычной или глянцевая фото или журнальной бумаге, а специальной, к которой тонер почти не пристаёт. С неё легче всего переносить. Лучше только фоторезистом, но это уж...
при печати рекомендую ставить фото качество. там слой краски больше кладется и переносится лучше.
Блен! А Мне на капи по жопе дали, шо пентахи хорошо бы больше не таскать, а то чёт не весело щас с этим)))
Блен! А Мне на капи по жопе дали, шо пентахи хорошо бы больше не таскать, а то чёт не весело щас с этим)))
Ох уж эти блюстители устоев... Мне ничего не мешало носить пентаграмму перевёрнутую на занятия в воскресной школе. И нашего настоятеля они тоже не парили, так что всё херня, ИМХО ☺
Ох уж эти блюстители устоев... Мне ничего не мешало носить пентаграмму перевёрнутую на занятия в воскресной школе. И нашего настоятеля они тоже не парили, так что всё херня, ИМХО ☺
Тогда отдуши, ибо значки просто бомбические)))
Даже у Малевича получилось не по центру!
Даже у Малевича получилось не по центру!
Ну значит я ещё более спокоен)
Ну значит я ещё более спокоен)
Конечно. Очень крутая штука получилась!
Ну надо понимать, что пины есть разные)
То есть что бы мне сделать например Swing, это скорее всего льётся форма.
Потом красится эмалью)
Нет, я не принижаю твоих способностей, вообще ни разу, но просто "уровень" исполнения пинов разный)
Ну надо понимать, что пины есть разные) То есть что бы мне сделать например Swing, это скорее всего льётся форма. Потом красится эмалью) Нет, я не принижаю твоих способностей, вообще ни разу, но про...
А ещё мне уведомление пришло три раза))
Ну надо понимать, что пины есть разные) То есть что бы мне сделать например Swing, это скорее всего льётся форма. Потом красится эмалью) Нет, я не принижаю твоих способностей, вообще ни разу, но про...
Ну, не душню)
А просто говорю, что когда я говорил, что сложно, мол это было речь про те подобные из поста)
Ну, не душню) А просто говорю, что когда я говорил, что сложно, мол это было речь про те подобные из поста)
Ну надо понимать, что пины есть разные) То есть что бы мне сделать например Swing, это скорее всего льётся форма. Потом красится эмалью) Нет, я не принижаю твоих способностей, вообще ни разу, но про...
Что есть Swing не знаю, но да, прекрасно понимаю, о чём ты говоришь. И да, в более или менее серийном производстве, конечно, надо лить. Но конкретно таким методом вполне можно позволить себе сделать значки и под эмаль. Надо просто чуть глубже протравить. Например, у меня есть вот такие штуки
Они, конечно же, литые, но такого же качества вообще без проблем добиться описанным мной методом. Вместо патинирования заливается эмаль, потом лак и всё.
А ещё, если есть доступ к ЧПУ лазеру, можно его изнасиловать и получить результат.
Что есть Swing не знаю, но да, прекрасно понимаю, о чём ты говоришь. И да, в более или менее серийном производстве, конечно, надо лить. Но конкретно таким методом вполне можно позволить себе сделать з...
Та это я о чём то другом думаю. Я про вещь, первый пин в моём посте.
Я больше о формах конечно.
Ну и да, тут ещё надо добавить, что я рукожоп. Так что для меня это и правда тяжело. Может быть, это когда нить исправится, но пока вот.
Та это я о чём то другом думаю. Я про вещь, первый пин в моём посте.
Я больше о формах конечно.
Ну и да, тут ещё надо добавить, что я рукожоп. Так что для меня это и правда тяжело. Может быть, это когда...
Ну тут пока не начнёшь делать, руки сами не выпрямятся)
Но понятное дело, что не всем это вообще нужно
Ну тут пока не начнёшь делать, руки сами не выпрямятся)
Но понятное дело, что не всем это вообще нужно
Я в последнее время увы ограничен:(
В кв с маленьким ребёнком все это очень сложно. Может когда дорасту до дома или дочка пойдёт в садик оторвусь))
Я в последнее время увы ограничен:(
В кв с маленьким ребёнком все это очень сложно. Может когда дорасту до дома или дочка пойдёт в садик оторвусь))
Понимаемо!
Мандаринку в зубы забыл!!!!
Мандаринку в зубы забыл!!!!
Можно сделать отдельный знак отличия для любителей мандаринки)
Можно сделать отдельный знак отличия для любителей мандаринки)
Дааааа
Круто. Надо тоже освоить
Круто. Надо тоже освоить
Круть! Но присутствуют вайбы всяких видео "...своими руками", когда идут в гараж, а там стена инструментов, ЧПУ, сварочный аппарат, ручной дракон... Хотя тут в принципе все добываемо, но не у каждого в чулане завалялось.
Круть! Но присутствуют вайбы всяких видео "...своими руками", когда идут в гараж, а там стена инструментов, ЧПУ, сварочный аппарат, ручной дракон... Хотя тут в принципе все добываемо, но не у каждого...
Ну, я старался обойтись минимумом. Но да, прям совсем подножным кормом не получится)
Круть! Но присутствуют вайбы всяких видео "...своими руками", когда идут в гараж, а там стена инструментов, ЧПУ, сварочный аппарат, ручной дракон... Хотя тут в принципе все добываемо, но не у каждого...
О бесят такие видео) не помню че смотрел, но типа своими руками, чёт по дому. А там блин и реноватор, торцовочная пила. И ещё куча штук. Я смотрю на свой лобзик уши и такой. Ну да ну да.
О бесят такие видео) не помню че смотрел, но типа своими руками, чёт по дому. А там блин и реноватор, торцовочная пила. И ещё куча штук. Я смотрю на свой лобзик уши и такой. Ну да ну да.
А потом насмотреввшись таких роликов ты покупаешь какиенить тисочки. И ящички под мелочевку. И напильнички. И заточной. Шлифмашинку. Рейсмус. Паяльные приблуды, угольнички.... и всё. Очнулся - а у тебя маленькая мастерская которая не помещается дома. Эт всё лобби производителей. Полюбас.
А потом насмотреввшись таких роликов ты покупаешь какиенить тисочки. И ящички под мелочевку. И напильнички. И заточной. Шлифмашинку. Рейсмус. Паяльные приблуды, угольнички.... и всё. Очнулся - а у теб...
Ага... и при этом ни одного сделанного изделия 😂. Я уже этим немного переболел. Теперь все покупаю, но больше под конкретную задачу.
Ага... и при этом ни одного сделанного изделия 😂. Я уже этим немного переболел. Теперь все покупаю, но больше под конкретную задачу.
Переболел он... ага... все так говорят. Просто обострение прошло
Переболел он... ага... все так говорят. Просто обострение прошло
* ковыряет пальчиками в кармане с дыркой и грустно вздыхает
о, от сварочного аппарата бодро должно получиться))))))
о, от сварочного аппарата бодро должно получиться))))))
Ага, даёшь 90-110 ампер, прикасаешься, оно испаряется, думаешь, что сделал не так... )
Ага, даёшь 90-110 ампер, прикасаешься, оно испаряется, думаешь, что сделал не так... )
Ну я на нерже делал))) на ложке вытравливал буквы в солевом растаоре, нержу краской защищал, а где не покрашено - весьма бодренько вытравилось, на 60 ампер ставил))
Ну я на нерже делал))) на ложке вытравливал буквы в солевом растаоре, нержу краской защищал, а где не покрашено - весьма бодренько вытравилось, на 60 ампер ставил))
Ну да, я понимаю, я так, пошутил) Но если условную зарядку, блок питания у себя дома найти сможет пойти каждый, то инвертор нарыть уже... Ну так, посложнее)
о, от сварочного аппарата бодро должно получиться))))))
Кто сказал сварочный?
Он ваще уникальная штука. сварочником и нихромом резал пенопласт в промышленных масштабах
Кто сказал сварочный?
Он ваще уникальная штука. сварочником и нихромом резал пенопласт в промышленных масштабах
на запах сварки пришел Беспирил))))
переносил так с обычной бумаги. печать всё также, лучше в настройках печати режим печати фото. вырезал, приложил к детальке, обильно смочить ацетоном, прижать, подержать, прогреть утюгом.
переносил так с обычной бумаги. печать всё также, лучше в настройках печати режим печати фото. вырезал, приложил к детальке, обильно смочить ацетоном, прижать, подержать, прогреть утюгом.
Я когда травил платы регулярно тоже так делал. Есть ещё вариант вообще без утюга, тупо смочить ацетоном и под гнём на несколько минут. Но в результате экспериментов вариант вот с этой бумаги показался мне самым стабильным.
